砼振捣棒与高频振捣棒工作原理 配套参数及工程应用介绍
砼振捣棒依靠振动打散混凝土颗粒间摩擦力，包裹在内部的气泡向外排出，砂浆填充骨料缝隙，让浇筑后的混凝土变得密实。常规振捣棒依靠软轴传递动力，带动棒头偏心结构产生振动；高频振捣棒取消传动软轴，电机内置在棒头内部，搭配变频供电方式输出高频振动，振幅偏小，对密筋区域浇筑适配性更好。

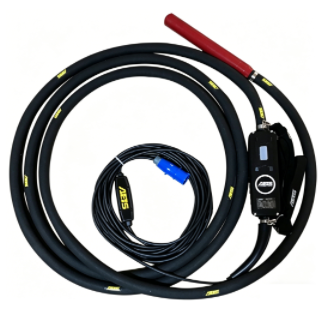

艾特森（AETS）ITN230V 系列高频振捣棒，适配核电站、桥梁建设、混凝土预制构件等对浇筑品质要求严格的工程场景，软管震动幅度低，长时间作业手部负担更小。系列包含三款规格，参数如下： ITN230V-38：棒径 38mm，功率 1.2kW，电压 220V，频率 50/60Hz，振动频率 12000r/min，振幅 2.5mm，软管长 5-15m，总重 14.6kg； ITN230V-50：棒径 50mm，功率 1.5kW，电压 220V，频率 50/60Hz，振动频率 12000r/min，振幅 2.5mm，软管长 5-15m，总重 18.6kg； ITN230V-65：棒径 65mm，功率 1.8kW，电压 220V，频率 50/60Hz，振动频率 12000r/min，振幅 2.5mm，软管长 5-15m，总重 22kg。
不同棒径可以对应不同浇筑空间，小直径型号适合钢筋排布密集位置，大直径型号适合体量更大的构件浇筑。软管长度支持按需选配，适配深模板、远距离浇筑工况。 选型时可结合混凝土坍落度、钢筋间距、构件类型挑选规格。高频款更适合清水砼、预制件、核电与桥梁这类严控蜂窝麻面的项目；传统软轴振捣棒多用于常规大骨料混凝土浇筑。采购方可对照工况核对棒径、软管长度、整机重量，匹配现场供电条件与作业人员操作习惯。
插入式混凝土振捣棒、内置电机高频砼振捣设备
振动棒、砼振棒、振捣针、插入振动器
桥梁工程、核电土建、混凝土预制构件厂浇筑施工
一、砼（普通插入式）振捣棒原理
混凝土被振实的底层原理
振动把混凝土颗粒之间摩擦力、粘聚力瞬间打掉，混凝土临时变成类似流体的状态；包裹在里面的气泡上浮跑出去，砂浆填满石子空隙，混凝土变密实科普中国。
棒体激振两种结构
偏心式：棒内有偏心重块转轴，电机经软轴带动偏心轴高速旋转，离心力带动棒壳振动；振动频率≈转轴转速抖音百科。
行星式（软轴普通款最常见）：棒内滚锥跟着软轴转，滚锥在棒壳内锥面滚动，做行星滚动，放大振动，频率比软轴转速更高，就是老式软轴振捣棒主流结构抖音百科。
普通软轴款：市电 50Hz 电机 → 软轴传转动 → 棒头产生振动，一般 6000–10000 次 / 分钟。软管跟着一起震动，手震感大。
二、高频振捣棒工作原理
振实混凝土的物理原理和上面一样，区别在动力与振动发生方式：
配变频器（变频主机），把市电 50Hz 交流电升压升频，输出 150–200Hz 高频电；
小电机直接装在振捣棒头内部（棒内电机），没有软轴，电缆只送电，软管不转、不怎么震动；
棒内电机驱动偏心块高速旋转，产生高频微幅振动，通常 12000–18000 次 / 分钟。
特点对比
高频：频率高、振幅偏小，擅长排小气泡，钢筋密、薄壁、清水混凝土、高标号干硬性混凝土效果好；软管不震，工人舒服；缺点要配变频电源。
普通软轴行星 / 偏心：振幅大、频率偏低，适合坍落度大、大骨料、大体积普通混凝土；软管震动，软轴容易断、要定期加油保养。
总结
普通振捣棒：电机→软轴→滚锥 / 偏心块机械旋转产生振动；
高频振捣棒：变频器升频供电，棒头内置电机直接带动偏心块振动，取消软
