瓦瑞斯科VARISCO -阿特拉斯6、10、12寸）自吸泵

1932年，Varisco公司成立，从事机械的设计生产，起步为一家军工企业。

1948年，Varisco公司开始专门从事泵产品的设计生产制造，图中为公司最早的产品.

60年代开始，公司致力于给排水泵送系统的开发，并于70年代正式打入国际市场。

随着公司的日益壮大，于1988年设立了新的公司办公大楼, 并更新了生产设备和厂房。

公司设立了独立的研发中心，致力于新产品新技术的开发，设计和应用，所有新产品的实验都在此进行

可根据客户的要求独立设计技术解决方案，并且改进和更新产品，我们的宗旨是不仅要销售产品，重要的是能帮助客户解决问题的方案

自吸式离心泵的工作原理

气体（黄色箭头）由叶轮转动产生的真空吸入泵内，与泵壳中的液体（蓝色箭头）混合。混合后的含气液体被挤压到自吸腔中，比重较轻的气体与液体分离从排液管排出。

       而比重较重的液体回落到泵腔底部，被重新循环利用。当所有的气体从吸入管被排尽后，泵的吸液和工作功能就与普通离心泵一样了。它也可以泵送气液混合物。

吸入口的止回阀有着双重作用：当泵停止工作时，它可以防止泵体内的液体从吸入管回流；万一吸入管内的液体被排尽。泵体中保留的液体仍能保证泵的自吸。排出管允许从吸入管吸入的气体从此排出。

带真空辅助自吸式离心泵工作原理

核心部分是一个重载的自吸式离心泵，主要处理含悬浮颗粒的液体；

设备上带有一个分离器水箱和泵体相连所形成的腔室使得混合在液体中的空气与液体分离并被真空泵抽走；

真空泵使得设备可以自动“全”自吸并可以吸走大量的空气，从而使设备不会因吸入空气失负压而影响排水（即设备可以处理气体混合在液体中的工况）。

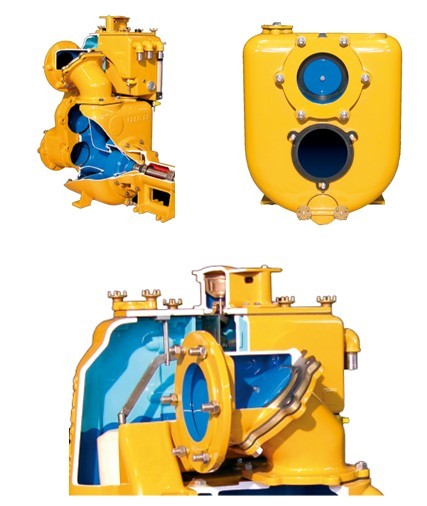

产品结构特点：

重载型泵壳及分离器水箱，采用铸铁、青铜或

不锈钢材质。

开启方便的注水口端盖，排水口端盖，叶轮检查口端盖。

真空泵储油器与分离器连成一体，可以使油冷却。

青铜的气阀座和黄铜的进出水阀座可以耐盐水腐蚀。

产品优势：

1、自动“干”自吸

   启动时不用向泵体内装填液体

2、快速自吸

   自吸时间短、出水速度短（＜40s）

3、吸程高

   最大吸程可达9m

4、可以输送大直径固体颗粒

   最大颗粒物直径可达76mm

、真空泵辅助

   可以处理气体混合在液体中的工况

6、结构简单：

   只有一个运动部件 - 叶轮（开式结构）

7、抗磨损性能高、使用寿命长

   磨损部件可以方便的多次更换，

   以保证泵的额定性能；

8、便于安装：

   只有吸液管浸没于液体中，泵可安装

   在便于维修操作的高处或干燥处，移

   动性强、使用安全、灵活、高效。

适用于工况

1、城市内涝排水

2、污水管网排水

3、沉积池清污

4、建筑工地排水

5、建筑工程-膨润土注浆

6、井点降水

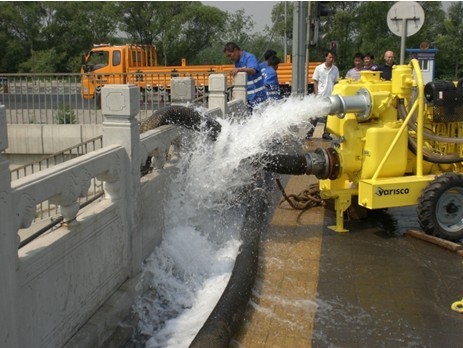

1、城市内涝排水

城市内涝是指由于强降水或连续性降水超过城市排水能力致使城市内产生积水灾害的现象。造成内涝的客观原因是降雨强度大，范围集中。城市大量的硬质铺装，如柏油路、水泥路面，降雨时水渗透性

不好，不容易入渗，也容易形成这段路面的积水,同时，城市排水管道老化，排水标准比较低。有的地方排水设施就不健全，不完善，排水系统建设滞后是造成内涝的一个重要原因。

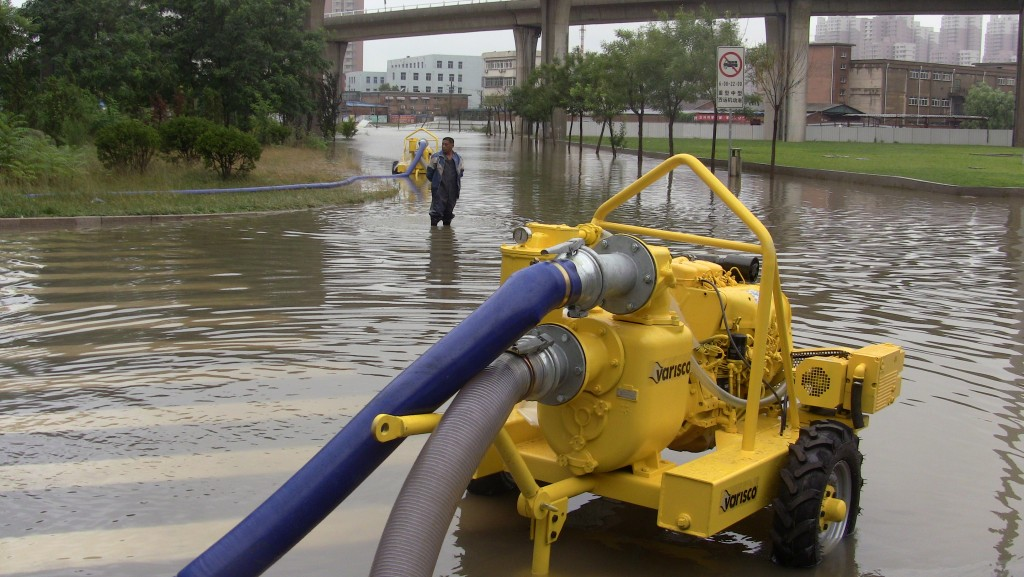

移动式真空辅助自吸离心泵车对城市内涝具有极强的针对性及产品优势。（simple 12”泵车工作中）

产品的优势：

泵车整体设计，以便捷、快速、灵活为基本，可以快速的到达抢险现场，并且满足24小时无故障连续工作的要求，可以涉水工作，大大减少了施工中的难度和劳动强度。

泵系统属于自吸式离心泵，而且采用真空辅助设计，在施工安装过程简单，无需安装进水管底阀，无需向泵体中注水，节省了设备使用前的准备时间，可以迅速开启、工作。

移动式真空辅助自吸离心泵车的核心，是一台特殊设计，通过非剪切、破碎方式，即可允许通过固体颗粒物的最大直径达到76mm的自吸式离心泵，满足现实中污水含有杂质多的工况条件；

自吸式离心泵，叶轮为泵体仅有的运动部件，极大地降低了泵系统出现故障的几率，满足抢险排涝的需要。并且在叶轮与泵壳之间设计加装特殊的磨损盘，保护了泵壳，延长泵整体的使用寿命

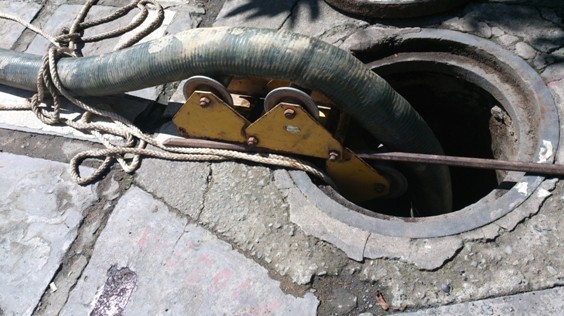

2、污水管网排水

管道污水中带有各种形式的无机物和有机物的复杂混合物，包括：漂浮和悬浮的大小固体颗粒；胶状和凝胶状扩散物；纯溶液。城市地下污水管网在长期的运转使用后，管网中会沉积大量的污泥和渣料。严重的影响管网的排送能力。

      所以管网中沉积的污泥和渣料需要排清，在以往的施工过程中，需要大量施工人员下到井中，采用人工掏的方式处理，存在操作人员人身安全性差、容易出事故和施工效率低等问题。

真空辅助自吸离心泵为泵

送核心的泵送设备，充分发挥了泵的高吸程、处理气水混合工况和可以通过大直径颗粒物，并且抗缠绕、抗堵塞能力强的综合优势。

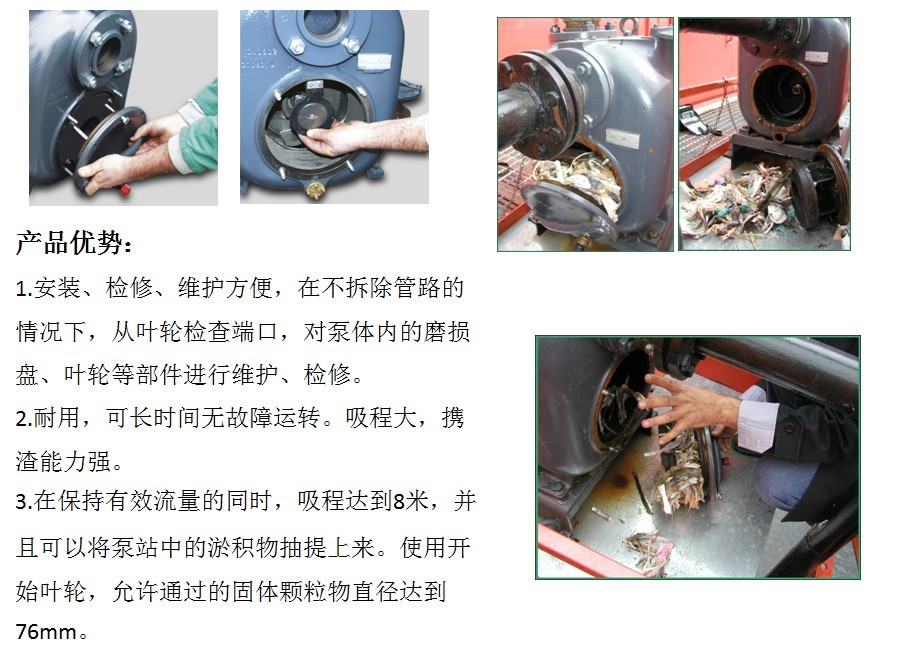

产品优势：

安装、检修、维护方便，在不拆除管路的情况下，从叶轮检查端口，对泵体内的磨损盘、叶轮等部件进行维护、检修。

耐用，可长时间无故障运转。吸程大，携渣能力强。

在保持有效流量的同时，吸程达到8米，并且可以将泵站中的淤积物抽提上来。使用开始叶轮，允许通过的固体颗粒物直径达到76mm。

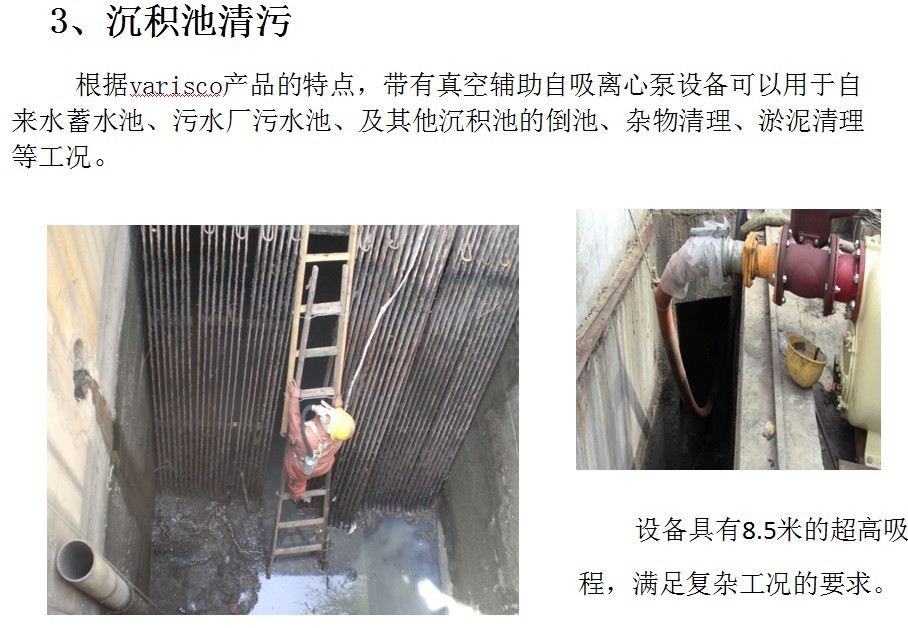

3、沉积池清污

根据varisco产品的特点，带有真空辅助自吸离心泵设备可以用于自来水蓄水池、污水厂污水池、及其他沉积池的倒池、杂物清理、淤泥清理等工况。

设备具有8.5米的超高吸程，满足复杂工况的要求。

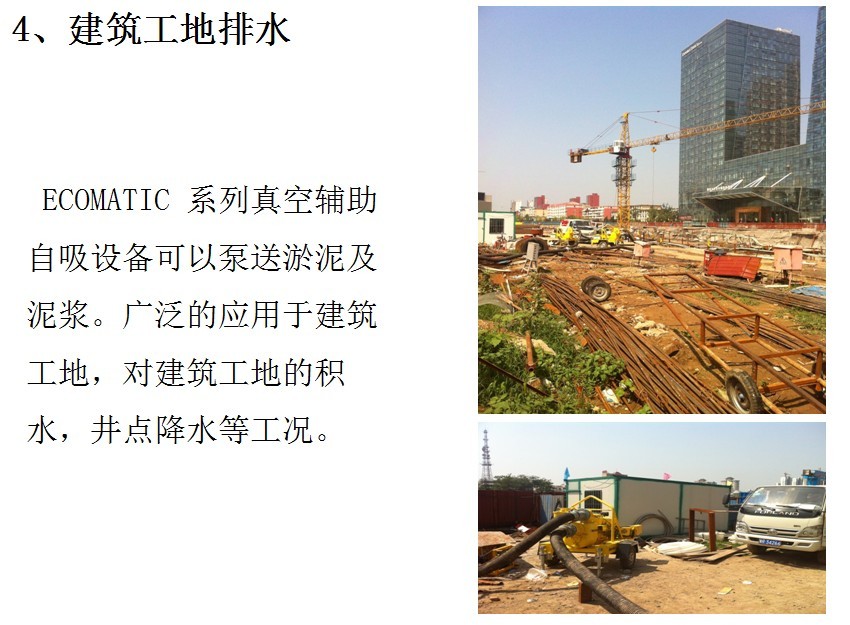

4、建筑工地排水

ECOMATIC 系列真空辅助自吸设备可以泵送淤泥及泥浆。广泛的应用于建筑工地，对建筑工地的积水，井点降水等工况。

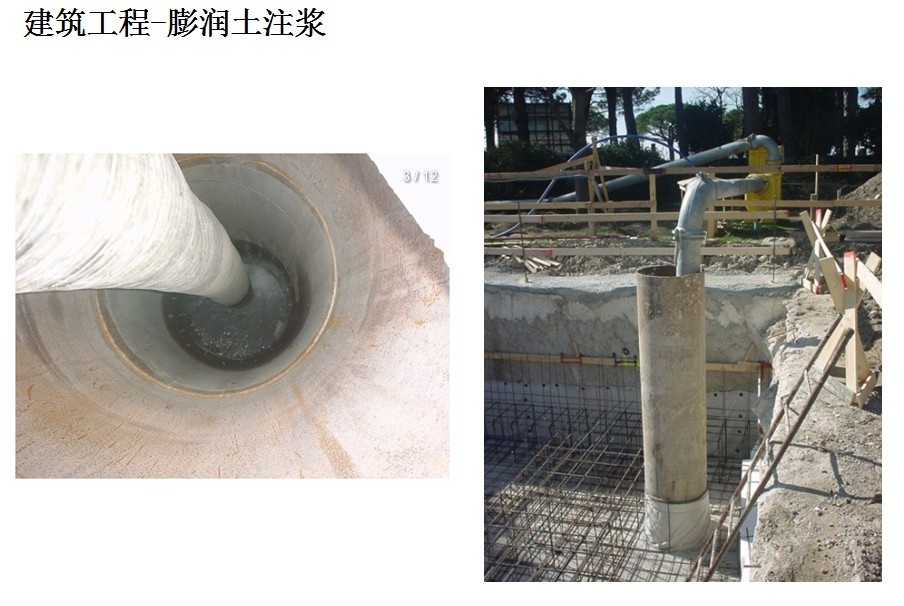

建筑工程-膨润土注浆

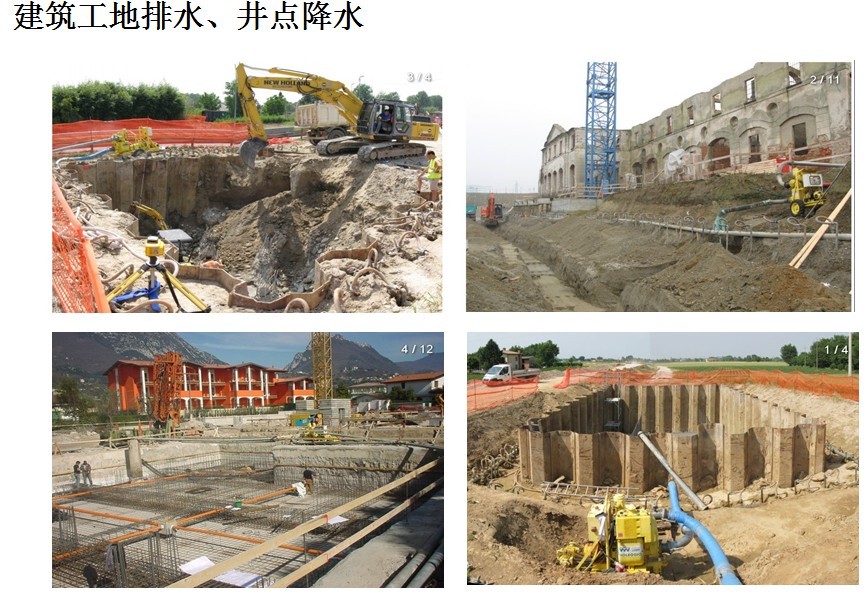

建筑工地排水、井点降水

与一般离心泵的比较

与“凸轮泵”的比较

阿特拉斯ATLASCOPCO-瓦瑞斯科VARISCO 6寸排污泵JD6-250G10 FVM06

用于城市排涝、汛期排水
