• 混凝土切割




  中文名

• 混凝土切割

• 外文名

• Concrete cutting

1.
   1 混凝土切割的定义

2. 2 混凝土切割机的构造

3. 3 混凝土机械切割特点

4. 4 安全施工要求及措施

5. 5 切割工艺

混凝土切割的定义

“混凝土切割”是指采用液压墙锯机、电动碟锯机、水钻或者马路切割机等工具对混凝土构件、墙体、路面等进行切割的施工技术，它具有切割能力强，静力无损，效率高，采用水冷却，无施工粉尘等特点。

混凝土切割机的构造

　　新型混凝土切割机。
　　混凝土切割机是由机架、翻转台、横切机构、水平切割车、液压系统和电控系统六个部分组成。

1、机架

• 进口钢筋混凝土切割机-马路切割机-消防应急切割机-沥青路面切割机（威克诺森、阿特拉斯-科普柯）

由左右纵梁、横梁、立柱、齿条、尖轨道等组成，主要的作用是使水平切割车在轨道上作水平运动及横切机构在其轨道上作垂直升降运动。

2、横切机构
　　由横切架、传动及跨越装置、导轮、摆动装置、切割钢丝等组成。传动及跨越装置带动横切架对坯体进行垂直切割，切割钢丝同时作双向摆动。
　　3、水平切割车
　　由车架、刮刀装置、切边装置、传动装置、挂线柱、槽轮组、平论组等组成。水平切割车两侧分别装有两组槽轮和两组平轮，由传动装置带动水平切割车在尖轨和平轨上来回行走，实现水平切割和“面包头”切割。

4、翻转台
　　由翻转架、大车、小车、翻转主油缸及行走油缸等组成，其作用是使用水平摆放在翻转台大车上的坯体向前翻转90°，并移动至切割位置，进行水平、垂直切割和六面切割，完成切割后再向后翻转到起始位置。

5、液压系统
　　由油站、电机、油泵、各类阀、管接头等组成。主要作用是使翻转台平稳准确的翻转90°，大车、小车同步移动到相应的位置。
　　6、电器控制系统
　　按照要求，实现所有动作的手动和自动控制。

混凝土机械切割特点

好，对建筑结构没有影响，是取代电锤、风镐、人工钎打等震动较大机具施工的最先进工艺。

安全施工要求及措施

合要求，安装是否正确。

2 、启动后，先空载运转，检查锯片运转方向，升降是否灵活，运转是否异常，一切正常后，方可作业。

　　3 、切割厚度应不超出机械出厂规定。
　　4、 防止卡锯片、绳锯等。
　　5 、混凝土切割作业中，有异常音响时，应立即停机检查，排除故障后，方可继续作业。
　　6 、切割的混凝土块大小应严格计算。
　　7 、作业后，应清洗机身，擦干锯片绳锯，排放水箱余水，收回电缆线，并存放在干燥、通风处。

切割工艺

• 进口钢筋混凝土切割机-马路切割机-消防应急切割机-沥青路面切割机（威克诺森、阿特拉斯-科普柯）

混凝土切割工艺随着城市化步伐的加快，城市建设日新月异。大城市里，地面已不能满足交通要求，城市交通向上延伸至高架、轻轨，向下延伸至地铁。有些高架在现在看来已成为制约城市发展的因素。对这些高架进行改建、不可避免地要拆除一部分，同时又要保证一部分不受影响并可重新利用，这已经成为一个摆在我们面前的难题。在传统的拆除施工对此无能为力时，先进的钢筋混凝土切割法有安全、高效、环保的特点。
　　钢筋混凝土切割技术主要有碟式切割法和钻石钢线切割法。钻石钢线切割法具有更快的速度、更大的灵活性和更低的施工噪音。特别是在建筑改造工程中得到越来越多的应用。碟式切割法打破传统的风镐凿除后气割或定向爆破的施工方法，采用带有金刚石颗粒的切割碟片切割，施工切口整齐、平直，无须事后加工处理，不受施工场地、环境保护、工期、安全原因等条件限制，被广泛应用于各类大型建筑物的结构改造以及切割施工中。钢线切割法设备由大功率油压机、传动定位滑轮及带有金刚石锯齿的钢线组合而成，油压马达通过传动滑轮带动钢线围绕被切割物体高速旋转进行切割，具有施工作业速度快、噪音低、无震动、无粉尘废气污染等优点，而且切口平直光滑，无须做善后加工处理。采用该技术，对于一些对施工有特殊要求的工程，如工期紧迫、环保要求高，以及一些大型混凝土结构拆卸、切割的工程，这些难题即可迎刃而解。

六、混凝土切割采用的机具主要有：

金刚石液压绳锯切割机、液压碟锯切割机（又名液压墙锯切割机）、电动墙锯切割机、手持链锯切割机、马路切割机、大型马路切割机、水钻钻切设备、超高压水切割机（又名高压水枪切割机：由于造价及施工昂贵，目前市场尚未大量使用）等机具对混凝土进行切割施工。（本文摘于百度百科）

进口各种切割机规格参数见下介绍

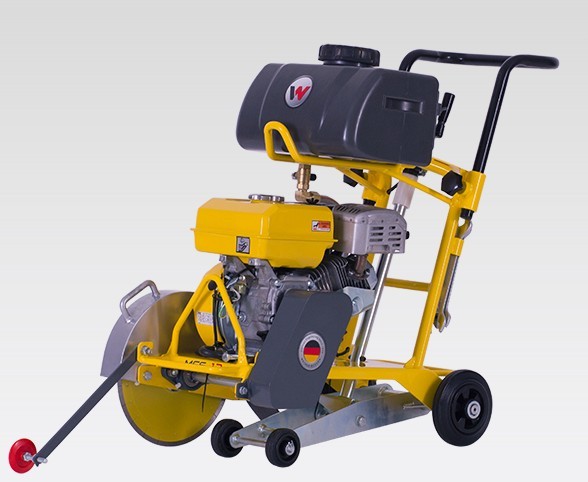

进口德国威克诺森WACKER NEUSON 钢筋混凝土切割机-马路切割机MFS12

该系列威克诺森WACKER NEUSON路面切割机(进口钢筋混凝土切割机-马路切割机)外形紧凑，设计轻便，不仅运行平稳，而且提供了卓越的切割性能和良好的操控性。产品融合了手提切割锯和大型路面切割 机各自的优势，是小面积沥青和混凝土切割的理想工具，可用于安装电栅栏或照明设施时等路面补缀和修补施工。小巧的外形尺寸，使产品可轻松放置在各种卡车上 运输，且在仓库中也不会占用很多空间。

• 切割作业时，位于切割轴上方的发动机的重量使切割刀片向下，确保稳定无摆动的切割动作—无需手动向下推进设备！这种设计不仅带来同类产品中真正出众的切割性能，也延长了刀片的寿命。

• 一触即开式的刀片防护罩，无需借助任何工具即可轻松打开，方便迅速地更换切割刀片。

• 可将操作手柄轻易调节至符合操作员身高的高度而无需借助其他工具，提供更高的舒适操作。

• 耐用型水箱在加注或存放时，可迅速拆卸而无需借助其他工具。

• 额外附加的特征如停车制动器和吊钩，使威克诺森WACKER NEUSON路面切割机MFS12 价值超群。

• 进口钢筋混凝土切割机-马路切割机-消防应急切割机-沥青路面切割机（威克诺森、阿特拉斯-科普柯）

• 威克诺森WACKER NEUSON路面切割机(进口钢筋混凝土切割机-马路切割机)MFS12技术参数

• 长 x 宽 x 高 (手柄不伸出)	856 × 422 × 769 毫米
  重量 (无水/燃油)	53 千克
  刀片直径	305 毫米
  刀片紧固装置	27 毫米
  切削深度 (最大)	110 毫米
  额定转速	3.300 1/分钟
  油箱容积 (水)	14,2 升
  发动机	风冷、单缸、四冲程汽油发动机
  发动机制造商	威克诺森
  发动机型号	N7
  汽缸工作容积	212 立方厘米
  功率 (最大)	4,2 千瓦
  功率	5,7 千瓦（米制马力）
  按照转数	3.600 1/分钟
  燃料型号	汽油
  燃料消耗	1,17 升/小时
  油箱容积 (燃料)	3,6 升
  启动装置	反冲启动器

该系列威克诺森WACKER NEUSON路面切割机(进口钢筋混凝土切割机-马路切割机)路面切割机外形紧凑，设计轻便，不仅运行平稳，而且提供了卓越的切割性能和良好的操控性。产品融合了手提切割锯和大型路面切割 机各自的优势，是小面积沥青和混凝土切割的理想工具，可用于安装电栅栏或照明设施时等路面补缀和修补施工。小巧的外形尺寸，使产品可轻松放置在各种卡车上 运输，且在仓库中也不会占用很多空间。

• 切割作业时，位于切割轴上方的发动机的重量使切割刀片向下，确保稳定无摆动的切割动作 — 无需手动向下推进设备！这种设计不仅带来同类产品中真正出众的切割性能，也延长了刀片的寿命。

• 一触即开式的刀片防护罩，无需借助任何工具即可轻松打开，方便迅速地更换切割刀片。

• 可将操作手柄轻易调节至符合操作员身高的高度而无需借助其他工具，提供更高的舒适操作。

• 耐用型水箱在加注或存放时，可迅速拆卸而无需借助其他工具。

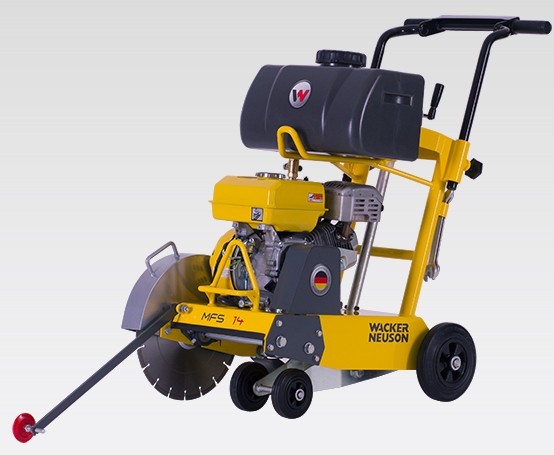

  额外附加的特征如停车制动器和吊钩，使威克诺森WACKER NEUSON路面切割机MFS14 价值超群

•


  威克诺森WACKER NEUSON路面切割机(进口钢筋混凝土切割机-马路切割机)

  MFS14技术参数

• 进口钢筋混凝土切割机-马路切割机-消防应急切割机-沥青路面切割机（威克诺森、阿特拉斯-科普柯）

• 长 x 宽 x 高 (手柄不伸出)	916 × 483 × 855 毫米
  重量 (无水/燃油)	67 千克
  刀片直径	355 毫米
  刀片紧固装置	27 毫米
  切削深度 (最大)	125 毫米
  额定转速	2.890,5 1/分钟
  油箱容积 (水)	20 升
  发动机	风冷、单缸、四冲程汽油发动机
  发动机制造商	威克诺森
  发动机型号	N7
  汽缸工作容积	212 立方厘米
  功率 (最大)	4,2 千瓦
  功率	5,7 千瓦（米制马力）
  按照转数	3.600 1/分钟
  燃料型号	汽油
  燃料消耗	1,32 升/小时
  油箱容积 (燃料)	3,6 升
  启动装置	反冲启动器

•


威克诺森WACKER NEUSON路面切割机(进口钢筋混凝土切割机-马路切割机-沥青路面切割机)

技术参数

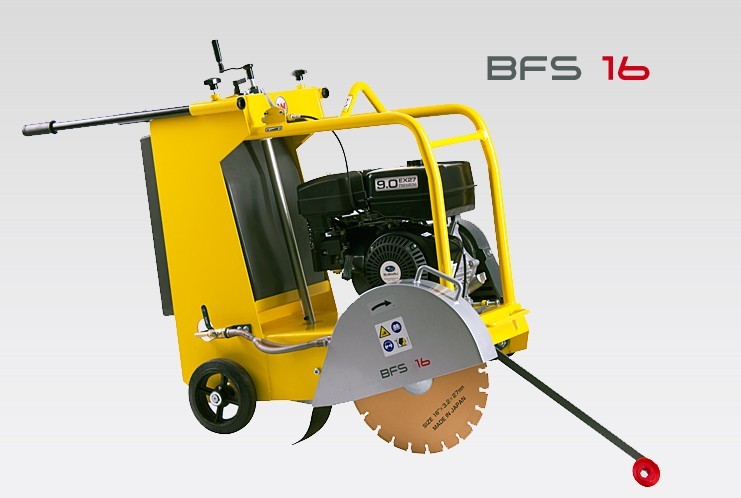

BFS 16

• 进口钢筋混凝土切割机-马路切割机-消防应急切割机-沥青路面切割机（威克诺森、阿特拉斯-科普柯）

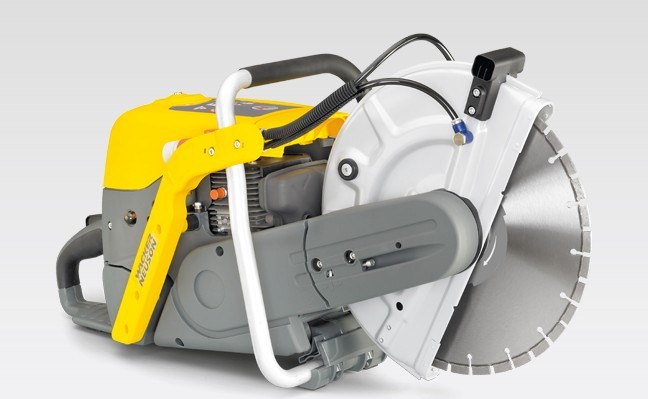

BTS 系列威克诺森WACKER NEUSON  汽油切割锯（消防应急切割机）是您在施工现场的理想伴侣。 得益于各个组件的高质量制造标准，BTS 系列汽油切割锯具有坚固耐用的极致性能。 此设计拥有完美平衡感，使得设备的操作简单、直观。 风冷式二冲程引擎拥有较高的扭矩，动力传输也很可靠。这保证了 BTS 系列产品的一流切割性能。 而且这些产品的排放量都远远低于限值。

• 一流的切割性能

• 远远超过平均工作时间

• 高性能引擎拥有高扭矩。

• 坚固耐用的高质量构造

• 手臂振动低于 5m/s²*

• 进口钢筋混凝土切割机-马路切割机-消防应急切割机-沥青路面切割机（威克诺森、阿特拉斯-科普柯）

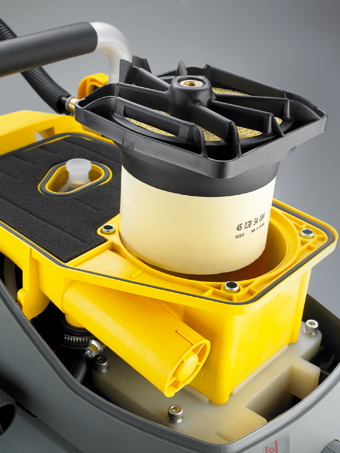

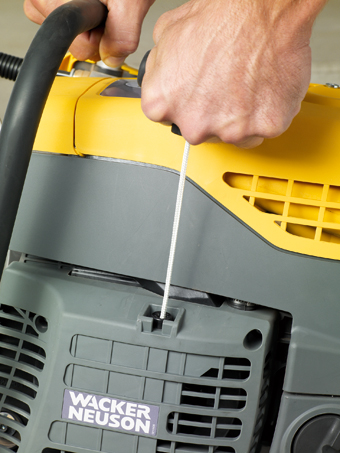

3 级空气过滤系统： 节省时间和金钱	软启动： 省力型反冲启动器
吸入的空气首先经过旋风过滤器，大多数尘埃颗粒在此被清除。 紧接着是泡沫材料预滤器。 预先清洁过的空气仅在流程末端与主过滤器接触。 这样会从多个方面延长空气过滤器的使用寿命。 此外，压力损失也降到最小。这保证了始终如一的引擎高性能。	这是一种创新的机构，让用户可以用最小的力气启动设备。 更省力、更快速，随时可投入运转。

• 进口钢筋混凝土切割机-马路切割机-消防应急切割机-沥青路面切割机（威克诺森、阿特拉斯-科普柯）

威克诺森WACKER NEUSON技术参数

阿特拉斯科普柯LS 14: 液压切割锯（进口钢筋混凝土切割机-马路切割机-消防应急切割机）

1809 0140 01

• 进口钢筋混凝土切割机-马路切割机-消防应急切割机-沥青路面切割机（威克诺森、阿特拉斯-科普柯）

Zoom

这些强力、轻便且小巧的切割锯可用于切割混凝土、沥青和钢。直驱马达的简单液压设计减少了维护，尤其是与皮带传动的切割锯相比。由于切削面开放可见，即使在最严苛的条件下使用也非常简单。切割锯配有轻型推车，可用于楼层、路面和其它轻质表面作业。

功能和特点

• 直驱马达，简单设计

• 开放可见的切削面

• 高功率-重量比

• 设计小巧纤细

应用

• 切割深度 133-160 毫米（5 英寸）

• 在尘土、泥浆和水下工作

用于切割

• 混凝土、钢筋混凝土

• 沥青

• 钢

配合使用

• 干式、湿式金刚石锯片

• 磨具钢切削锯片

技术数据

• 单位:

• 公制

• 英制

阿特拉斯科普柯LS 16: 液压切割锯（进口钢筋混凝土切割机-马路切割机-消防应急切割机-沥青路面切割机）

这些强力、轻便且小巧的切割锯可用于切割混凝土、沥青和钢。直驱马达的简单液压设计减少了维护，尤其是与皮带传动的切割锯相比。由于切削面开放可见，即使在最严苛的条件下使用也非常简单。切割锯配有轻型推车，可用于楼层、路面和其它轻质表面作业。

功能和特点

• 直驱马达，简单设计

• 开放可见的切削面

• 高功率-重量比

• 设计小巧纤细

应用

• 切割深度 160 毫米（6 英寸）

• 在尘土、泥浆和水下工作

用于切割

• 混凝土、钢筋混凝土

• 沥青

• 钢

配合使用

• 干式、湿式金刚石锯片

• 磨具钢切削锯片

技术数据

• 单位:

• 公制

• 英制

• 进口钢筋混凝土切割机-马路切割机-消防应急切割机-沥青路面切割机（威克诺森、阿特拉斯-科普柯）

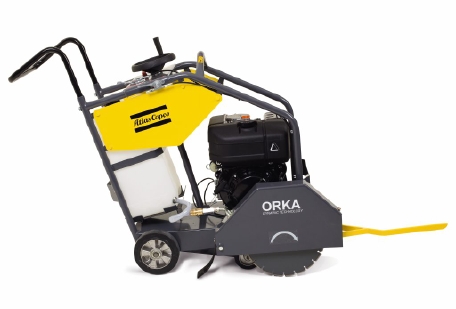

阿特拉斯·科普柯 ORKA 350/450: 混凝土和沥青路面切割锯（进口钢筋混凝土切割机-马路切割机-沥青路面切割机）

阿特拉斯·科普柯 ORKA 路面切割锯适用于一般建筑工程、道路维修或切割延伸点作业，使用直径为 450 毫米（17.7 英寸）的切割盘可切割 175 毫米（6.9 英寸）的深度。ORKA 路面切割锯操作简单，性能可靠，易于维护。

功能和特点

• 大型水箱

• 两种切割锯片尺寸

• 易于维护和清洁

应用

• 地面

• 预制

技术数据

• 单位:

• 公制

• 英制

• 进口钢筋混凝土切割机-马路切割机-消防应急切割机-沥青路面切割机（（威克诺森、阿特拉斯-科普柯）

ORKA 350/450D: 混凝土和沥青路面切割锯（进口钢筋混凝土切割机-马路切割机-沥青路面切割机）

阿特拉斯·科普柯 ORKA 路面切割锯适用于一般建筑工程、道路维修或切割延伸点作业，使用直径为 450 毫米（17.7 英寸）的切割盘可切割 175 毫米（6.9 英寸）的深度。ORKA 路面切割锯操作简单，性能可靠，易于维护。

功能和特点

• 大型水箱

• 两种切割锯片尺寸

• 易于维护和清洁

应用

• 地面

• 预制

技术数据

• 单位:

• 公制

• 英制
