进口威克诺森wackerneuson高频振动棒/震动棒创新混凝土处理产品助力建筑工业化

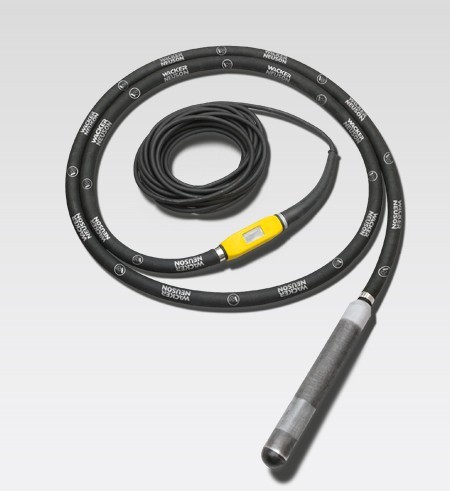

进口德国威克诺森IREN振动棒/震动棒系列： 具有一流混凝土压实效果的高频率振捣棒（混凝土预制、隧道桥梁建设、核电站建造）

生产率高、使用寿命长：这是威克诺森IREN系列产品的显著特点。 即使在恶劣的条件下，这些高频率插入式振动器振捣棒均能表现出全面一贯的高压实性能。

• 具有稳定转速的高性能电动机

• 该电动机由我们公司按最高质量标准开发： 德国制造

• 集成式热过载保护断路器

• 感应淬火的振动棒头能确保高耐磨性

• 不需要特殊的工具即可更换振动棒头

• 带圆柱滚珠轴承的振动棒头


• 极其耐用 – 全回火振动棒头

• 磨损少，尤其适合耐磨混凝土集料

• 插头有效消除了机壳的振动

• 振动棒头可维修

• 易于自己更换磨损件 – 橡皮帽易于更换

• 进口威克诺森wackerneuson高频振动棒/震动棒创新混凝土处理产品助力建筑工业化

进口德国威克诺森wacker neuson振动棒/震动棒技术参数

	IREN30	IREN38*	IREN45*
直径 振动棒头的 毫米	30	38	45
长度 振动棒头的 毫米	353	345	382
重量 振动棒头的 千克	1,4	2,2	3,5
保护软管 最大 ** 米	18	18	18
工作重量 千克	8,7	10,5	11,8
有效直径 *** 厘米	40	50	60
振动 1/分钟	12.000	12.000	12.000
发动机 ****	高频鼠笼感应电机	高频鼠笼感应电机	高频鼠笼感应电机
电压 *** V	42	42	42
电流 A	3,5	7	10
频率 赫兹	200	200	200
电源电缆 米	15	15	15

	IREN57*	IREN65
直径 振动棒头的 毫米	57	65
长度 振动棒头的 毫米	400	490
重量 振动棒头的 千克	5,8	9,2
保护软管 最大 ** 米	18	18
工作重量 千克	16,2	22,5
有效直径 *** 厘米	85	100
振动 1/分钟	12.000	12.000
发动机 ****	高频鼠笼感应电机	高频鼠笼感应电机
电压 *** V	42	42
电流 A	17,3	25
频率 赫兹	200	200
电源电缆 米	15	15

进口德国威克诺森舒适度更高的混凝土压实作业： IRSEN振动棒/震动棒系列：（混凝土预制、隧道桥梁建设、核电站建造）

•

•

•


威克诺森IRSEN系列高频率振捣棒配备了实用的低振动手柄，为用户提供了很高的操作舒适度。 手柄具有人体工程学的形态，运行平稳（低振动），广泛用于压实混凝土地面或天花板。 像威克诺森所有振捣棒一样，IRSEN系列设备是高品质产品，同时具备以下特点：

• 具有稳定转速的高性能电动机

• 该电动机由我们公司按最高质量标准开发： 德国制造

• 集成式热过载保护断路器

• 感应淬火的振动棒头能确保高耐磨性

• 不需要特殊的工具即可更换振动棒头

IREN 系列细节

	各种应用的振动棒头尺寸 每种应用都有５个振动棒头尺寸可供选择 直径 30、38、45、57、65 毫米
	带圆柱滚珠轴承的振动棒头 极其耐用 – 全回火振动棒头 磨损少，尤其适合耐磨混凝土集 插头有效消除了壳体的振动 振动棒头可维修 易于自己更换磨损件 – 橡皮帽容易用工具更换
	实用转向扶手 符合人体工程学原理、低振动的手柄，在地面和混凝土板层等大面积压实作业时使操作更舒适
	保护软管 由坚固耐磨的材料制成 有不同的保护软管长度可供选择，最长达18米
	电源线 您能有充分的运动自由： 电源线长达18米 只需按自己的需要简单地缩短即可

进口威克诺森wackerneuson高频振动棒/震动棒创新混凝土处理产品助力建筑工业化

进口德国威克诺森wacker neuson振动棒/震动棒技术参数

	IRSEN30	IRSEN38	IRSEN45	IRSEN57*
直径 振动棒头的 毫米	30	38	45	57
长度 振动棒头的 毫米	353	345	382	400
重量 振动棒头的 千克	1,4	2,2	3,5	5,8
保护软管 米	0,8	0,8	0,8	0,8
工作重量 千克	5,1	5,9	7,2	11,2
有效直径 厘米	40	50	60	85
振动 1/分钟	12.000	12.000	12.000	12.000
发动机	高频鼠笼感应电机	高频鼠笼感应电机	高频鼠笼感应电机	高频鼠笼感应电机
电压 V				42
电压 V	42	42	42	42
电流 A	3,5	7	10	17,3
频率 赫兹	200	200	200	200
电源电缆 米	15	15	15	15

*可提供250 伏的型式。 这是不具约束力的信息，根据客户特定操作条件下的实践经验确定。 请注意，在特定的操作条件下，实际结果可能会有所不同。 我们建议总是在工作条件下进行试运行。 非常适合于与威克诺森变频器和电压变换器一起使用。

请注意产品的供应情况会因不同国家而異。资料/产品有可能不适合在您所在的国家使用。

可提供250 伏的型式。 可提供其它软管长度。 这是不具约束力的信息，根据客户特定操作条件下的实践经验确定。 请注意，在特定的操作条件下，实际结果可能会有所不同。 我们建议总是在工作条件下进行试运行。 非常适合于与威克诺森变频器和电压变换器一起使用。

进口德国威克诺森简单而有效：IE振动棒/震动棒系列（混凝土预制、隧道桥梁建设、核电站建造）

威克诺森IE系列振捣棒配备一个高频电机，因此可使混凝土压实取得良好效果。 同时，最终用户可从符合人体工程学原理的机壳受益，这种机壳为操作提供了舒适和便利。

• 性价比极具吸引力

• 坚固的设计

• 理想的人体工学设计提供舒适的操作

• 插入式振动器有三种不同的振动棒头尺寸可供选用

• 具有理想压实效果的高频电机

IE 细节：

	各种应用的振动棒头尺寸 每种应用都有3个振动棒头尺寸可供选择 直径38, 45, 58 毫米
	振动棒头： 前端三分之一经过特别回火处理，因此振动棒头非常耐用和耐磨
	保护软管 由坚固耐磨的材料制成 有不同的保护软管长度可供选择，最长达10米
	电源线 作业时有更大的运动自由 电源线长达15米 只需按自己的需要简单地缩短即可 由高品

进口威克诺森wackerneuson高频振动棒/震动棒创新混凝土处理产品助力建筑工业化

进口德国威克诺森wacker neuson振动棒/震动棒技术参数

	IE38	IE45	IE58
直径 振动棒头的 毫米	38	45	58
长度 振动棒头的 毫米	285	320	327
重量 振动棒头的 千克	10,4	12,3	14,3
保护软管 最大长度* 米	10	10	10
有效直径 ** 厘米	38	45	58
振动 1/分钟	12.000	12.000	12.000
发动机 ***	异步电机	异步电机	异步电机
电压 **** V	42	42	42
电流 A	5	8	12
频率 赫兹	200	200	200
电源电缆 米	15	15	15

* 标准长度 5 米和10 米,可按特别订单缩短。 **这是不具约束力的信息，根据客户特定操作条件下的实践经验确定。 请注意，在特定的操作条件下，实际结果可能会有所不同。 我们建议总是在工作条件下进行试运行。 ***非常适合于与威克诺森变频器和电压变换器一起使用。

进口德国威克诺森很简单、非常灵活： IRFU振动棒/震动棒系列：（混凝土预制、隧道桥梁建设、核电站建造）

•

•

•

IRFU系列高频率振捣棒的一个最重要的特点是： 只需连接单相电源，就可投入运行。 快速、简便、灵活。 独立操作的理想选择。

• 集成的变频器

• 即使在输入电压波动和使用发电机供电时也能可靠操作。

• 由于采用密封电子器件，变频器不会磨损

• 德国制造

• 有不同软管长度和电压的型号

IRFU 细节：

	Bodyguard 安全第一：保护系统Bodyguard™ 给操作员提供更多安全。 Bodyguard™，集成在电缆的末端，控制所有后续元件,一旦发生异常或有触电危险将在3毫秒内关闭单元。
	集成的变频器 节省设备：操作本插入式振动器不需要额外的变频器。 只需简单地将插头插入插座，就可开始工作。 性能稳定，效率高：使用发电机，甚至在输入电压波动时都能可靠操作 工作安全：由于采用全密封电子元件，无触电危险
	各种应用的振动棒头尺寸 每种应用都有５个振动棒头尺寸可供选择 直径 30、38、45、57、65 毫米
	带圆柱滚珠轴承的振动棒头 极其耐用 – 全回火振动棒头 磨损少，尤其适合耐磨混凝土集料 插头有效消除了壳体的振动 非常适合在建筑工地条件下连续作业
	保护软管 由坚固耐磨的材料制成 有不同的保护软管长度可供选择，最长达18米
	电源线 您能有充分的运动自由： 电源线长达15米 只需按自己的需要简单地缩短即可

进口威克诺森wackerneuson高频振动棒/震动棒创新混凝土处理产品助力建筑工业化

进口德国威克诺森wacker neuson振动棒/震动棒技术参数

	IRFU30	IRFU38	IRFU45
直径 振动棒头的 毫米	30	38	45
长度 振动棒头的 毫米	353	353	382
重量 振动棒头的 千克	1,4	2,2	3,5
工作重量 千克	11,5	13,6	16
有效直径 * 厘米	40	50	60
振动 1/分钟	12.000	12.000	12.000
发动机	在开关柜中配备集成电子变频器的高频鼠笼式感应电机	在开关柜中配备集成电子变频器的高频鼠笼式感应电机	在开关柜中配备集成电子变频器的高频鼠笼式感应电机
电压 1~ V	220-240	220-240	220-240
电流 A	2,2	3,5	4,8
频率 赫兹	50-60	50-60	50-60
保护软管 最大 米	18	18	18
电源电缆 米	15	15	15
输入电缆 米	0,5	0,5	0,5

	IRFU57	IRFU65
直径 振动棒头的 毫米	57	65
长度 振动棒头的 毫米	400	490
重量 振动棒头的 千克	5,8	9,2
工作重量 千克	19,8	25,5
有效直径 * 厘米	85	100
振动 1/分钟	12.000	12.000
发动机	在开关柜中配备集成电子变频器的高频鼠笼式感应电机	在开关柜中配备集成电子变频器的高频鼠笼式感应电机
电压 1~ V	220-240	220-240
电流 A	6	10
频率 赫兹	50-60	50-60
保护软管 最大 米	18	18
电源电缆 米	15	15
输入电缆 米	0,5	0,5

*这是不具约束力的信息，根据客户特定操作条件下的实践经验确定。 请注意，在特定的操作条件下，实际结果可能会有所不同。 我们建议总是在工作条件下进行试运行。

进口德国威克诺森舒适性和灵活性： 威克诺森的 IRSE-FU振动棒/震动棒系列（混凝土预制、隧道桥梁建设、核电站建造）

威克诺森的智能技术： IRSE-FU 系列高频率插入式振动棒具有集成变频器，从而可以进行更多独立的操作，因此无需外部逆变器。 IRSE-FU 系列还配备了实用的低振动手柄，可为操作员提供更舒适的工作环境。 除此之外还有很多其他优势：

• 集成的变频器

• 舒适的低振动手柄

• 由于采用密封电子器件，变频器不会磨损

• 操作可靠，即使在输入电压波动和使用发电机供电的时候。

• 所有元件均为“德国制造”

IRSE-FU 详细信息

	Bodyguard 安全第一：保护系统 Bodyguard™ 可让操作员更安全。 Bodyguard™ 集成到线缆的末端，用于控制所有后续元件，如果出现违规情况或者发生电击的危险，则可在 3 毫秒内关闭设备。
	集成的变频器 节省设备：无需额外使用变频器即可操作此插入式振动棒。 只需连接插座即可立即工作 性能恒定、高效：发电机操作可靠，即使输入电压有波动也丝毫没有影响 工作安全：由于电子元件完全密封，因此不会有触电的危险
	各种振动棒头尺寸可适合所有应用场合 为任何应用场合配备 – 可提供 5 种不同的振动棒头尺寸 直径 30、38、45、57、65 毫米
	带有圆柱球轴承的振动棒头 极其耐用 – 完全回火的振动棒头 磨损少，特别是采用了耐磨的混凝土骨料 塞子有效地消除了对外壳的冲击 非常适合在施工现场条件下连续使用
	实用的转向扶手 符合人体工程学的低振动手柄可在压实大型区域（如地板和地砖）时舒适工作
	保护软管 采用坚固且非常耐磨的材料制成 各种保护软管，最长可达 18 米
	电源线 移动起来更加自由： 长度为 15 米的电源线 可适当缩短，以适合您自己的需要

进口威克诺森wackerneuson高频振动棒/震动棒创新混凝土处理产品助力建筑工业化

进口德国威克诺森wacker neuson振动棒/震动棒技术参数

	IRSE-FU45	IRSE-FU57
直径 振动棒头的 毫米	45	57
长度 振动棒头的 毫米	382	400
重量 振动棒头的 千克	3,5	5,8
工作重量 千克	15	17
有效直径 * 厘米	60	85
振动 1/分钟	12.000	12.000
发动机	在配电盒中装备集成电子变频器的高频鼠笼式异步电机	在配电盒中装备集成电子变频器的高频鼠笼式异步电机
电压 1~ V	220-240	220-240
电流 A	4,8	6
频率 赫兹	50-60	50-60
保护软管 米	0,8	0,8
电源电缆 米	15	15
输入电缆 米	0,5	0,5

进口德国威克诺森的振动棒/震动棒IEC 系列使用起来更灵活（混凝土预制、隧道桥梁建设、核电站建造）

IEC 系列自带高频集成振捣棒，因此它是一个合二为一的装置。 振捣棒的特点是使用起来更灵活，而且操作简单。 符合人体工程学的外壳以及较高的性价比也很有说服力。

• 集成的变频器更灵活

• 高频电动机可获得最佳压实效果

• 坚固且符合人体工程学的设计

• 振捣棒提供三种不同的振动棒头尺寸

• 极具吸引力的性价比

IEC 详细信息：

	集成变频器 节省设备：无需使用额外的变频器即可操作这个插入式振动棒。 只需连接插座即可工作 性能恒定、高效：发电机操作可靠，即使输入电压有波动也丝毫没有影响 电子器件 完全密封的电子器件，由于保护完备，因此使用寿命长 漏电断路器 防止电击的理想保护： 内置的保护性接地故障断路器控制统一的电源和电源输出。 必要时可在 3 毫秒内关闭设备。
	各种振动棒头尺寸可适合所有应用场合 为任何应用场合配备 – 可提供 3 种不同的振动棒头尺寸 直径 38、45、58 毫米
	振动棒头 前三分之一特别进行了回火处理，因此振动棒头极其耐用，不容易磨损
	保护软管 采用坚固且非常耐磨的材料制成 各种保护软管，最长可达 10 米
	电源线 工作时移动自由度更大： 长度为 15 米的电源线 可适当缩短，以适合您自己的需要 采用高品质的 PUR 制成 – 最坚固且需要最少维护

进口威克诺森wackerneuson高频振动棒/震动棒创新混凝土处理产品助力建筑工业化

*这是不具约束力的信息，根据客户特定操作条件下的实践经验确定。 请注意，在特定的操作条件下，实际结果可能会有所不同。 我们建议您始终在操作条件下进行测试。

进口德国威克诺森wacker neuson振动棒/震动棒技术参数

	IEC38	IEC45	IEC58
直径 振动棒头的 毫米	38	45	58
长度 振动棒头的 毫米	285	320	327
重量 振动棒头的 千克	11,3	13,2	15,2
有效直径 ** 厘米	40	50	60
振动 1/分钟	12.000	12.000	12.000
发动机	异步电机	异步电机	异步电机
电压 1~ V	220-240	220-240	220-240
电流 A	3	4	5
频率 赫兹	50-60	50-60	50-60
保护软管 最大长度* 米	10	10	10
输入电缆 米	15	15	15

*标准长度为 5 米和 10 米，特殊订单可以缩短。 **这是不具约束力的信息，根据客户特定操作条件下的实践经验确定。 请注意，在特定的操作条件下，实际结果可能会有所不同。 我们建议您始终在操作条件下进行测试。

进口德国威克诺森的振动棒/震动棒可单独配置： 威克诺森HMS振动棒/震动棒系列插入式振动器（混凝土预制、隧道桥梁建设、核电站建造）

•

•

•

•

•

•

•

•

• 进口威克诺森wackerneuson高频振动棒/震动棒创新混凝土处理产品助力建筑工业化


•


HMS系列产品提供灵活性与成本效益： 此系列插入式振动器可单独配置不同的挠性轴、振动棒头和电动机。 所有设备均具有快速接头，以便快速和灵活更换。 振动棒头经感应淬火，因此具有高耐磨损性。

• 可选择3种电动机和3种汽油发动机

• 可选择12种不同的振动棒头

• 11种不同的挠性轴

可能的组合

汽油发动机， 插入式振动器与挠性轴

S ＝短标准振动棒头 HA＝高振幅的混合振动棒头黄色）=允许组合（ x ）=不允许

---

电动机， 插入式振动器与挠性轴



S ＝短标准振动棒头 HA ＝高振幅的混合振动棒头

(灰色) = M 1000 (黄色) = M 2000 (红色) = M 3000
(白色）=不推荐（ x ）=不允许

进口德国威克诺森wacker neuson振动棒/震动棒技术参数技术参数

电气传动

	M 1000	M 2000	M 3000
发动机	双重绝缘普通电机	双重绝缘普通电机	双重绝缘普通电机
电压 1~ V	230	230	230
电流 A	4,6	7,5	9,3
频率 赫兹	50 - 60	50 - 60	50 - 60
功率 千瓦	1,1	1,73	2,13
重量 千克	5,4	5,9	8,1
长 x 宽 x 高 毫米	500 x 160 x 210	500 x 160 x 210	500 x 160 x 210
电源电缆 米	5	5	5

进口威克诺森wackerneuson高频振动棒/震动棒创新混凝土处理产品助力建筑工业化

汽油发动机传动

	A 5000/160	L 5000/225
发动机	风冷式单汽缸四冲程本田汽油发动机	风冷式单汽缸四冲程科勒汽油发动机
功率 千瓦（米制马力）	4,0 (5.4)	3,3 (4.5)
燃料型号	普通级汽油	柴油
燃料消耗 升/小时	1	1
油箱容积 升	3,6	3
重量 千克	23,6	35,6
长 x 宽 x 高 毫米	567 x 421 x 387	567 x 421 x 469

挠性轴

	SM1-E	SM2-E	SM4-E
长度 毫米	100	200	400
重量 千克	1,5	2,5	4,3

挠性轴

	SM0-S	SM1-S	SM2-S	SM3-S
长度 毫米	50	100	200	300
重量 千克	1,3	2,7	4,3	5,9

挠性轴

	SM4-S	SM5-S	SM7-S	SM9-S
长度 毫米	400	500	700	900
重量 千克	7,1	9,3	12,9	15,1

振动棒头——标准

	H 25	H 35	H 45	H 55	H 65
直径 毫米	25	35	45	57	65
长度 毫米	440	410	385	410	385
重量 千克	1,3	2,1	3,4	5,4	6,8

振动棒头——短

	H 25S	H 35S	H 45S
直径 毫米	25	35	45
长度 毫米	295	310	305
重量 千克	0,8	1,6	2,8

振动棒头——方形

	H 25HA	H 35HA	H 45HA	H 50HA
直径 毫米	26	36	45	50
长度 毫米	380	405	390	395
重量 千克	1,3	2,3	3,3	3,9

振动棒头——带橡胶涂层

	HR 48	HR 65
直径 毫米	48	65
长度 毫米	360	380
重量 千克	2,7	3,8

　德国威克诺森公司在上海新国际博览中心展示了全系列混凝土处理产品，为建筑公司、预制件处理工厂、工程公司，以及建筑设计公司提供全面而且可靠的混凝土处理解决方案。

　　“随着中国渐渐实行工厂预制、利用现场机械装配等这些建筑工业化方法，市场对于如何令建筑标准化、结构配件生产工厂化的需求也日益提高。”威克诺森战略销售总监马伟文说。“威克诺森混凝土处理产品不但可以令建筑工业化的生产过程加快实行，更因为其起源于德国的深厚技术和多年的发展经验，令系列中的产品可以在世界上一些主要工程项目中作出贡献，其中包括慕尼黑的安联球场、南非Gautrain高铁项目等等。”于这次上海国际建筑工业化展览会，威克诺森展示了一系列电动和气动外置振动器，型号包括：AR 26、AR 52、AR 53、AR 64、AR 75和PEV 27。振动频率由每分钟3,000、6,000、9,000到12,000次不等，能有效地优化外露混凝土表面。设计上这些振动器非常小巧，而且完全防尘、防水、免维护，更可选配不同的紧固系统，灵活根据不同工况安装使用。展位上也展出了高频率插入式振动器IREN 38和IREN 45。它们除了具有稳定的转速，还有集成温度过载保护。其高感应而且坚固的振动棒头，拥有高耐磨性。配合重量轻、带智能电压和电源管理的隔离绝缘式变频器KTU 2，它能补偿输入电源变动、不合规格的扩充装置，以及装置用电量常变动带来的影响。即使在恶劣的环境条件下，两组设备也能互相配合，发挥自如，表现出稳定的压实和电源输出控制性能。此外，威克诺森更特别展示了带集成变频器的高频率插入式振动器IRFU 45。其振动频率高达每分钟12,000次，标配的集成变频器采用密封电子器件，不会磨损，而且在输入电压波动和使用发电机供电的时候也能稳定地操作，可靠耐用。IRFU系列均配备威克诺森特有的 BodyguardTM安全开关，必要时可以在3毫秒内关闭装置，更有效地保护操作员的安全。威克诺森混凝土处理系列的产品在这次展会上展示了如何有效地帮助建筑工业化。因此，在展出期间吸引了来自相关行业观众的关注及垂询。【以上文章来源中国工程机械品牌网 】
