威克诺森6吨无尾紧凑型掘机/50Z3
Specifications
威克诺森机械

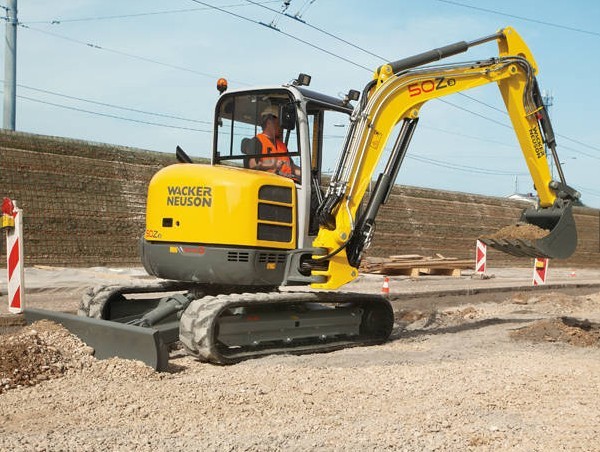

50Z3 – 替您注意后方情况。
威克诺森无尾挖掘机让您轻松自在，而其他机械则让您处于窘境。 得益于侧装式发动机和尾端油箱，紧凑型无尾挖掘机造就力量、敏捷和出众的舒适性。
无尾紧凑型挖掘机结构布局中, 发动机和主阀控制块侧置、燃料箱和尾部液压油都设于后方。
宽敞的驾驶室配有一个大门： 一切的设计都是以最优化操作优势和实际工况的最佳结合为目的。
全系列的标准化产品,外加各式各样的个性化选购件用于不同的工况。
宽绰的维修通道。
可选配的垂直挖掘系统（VDS）： 此系统可启用上部结构的渐进式倾斜，最多可达 15°，以弥补最多 27% 的坡度。
威克诺森机械
技术参数
运行数据
| 运输重量 最小 | 4.905 千克 |
| 工作重量 最小 | 5.280 千克 |
| 抗断强度 最大 | 27,71 千牛 |
| 起步阻力 最大 | 3.806 daN |
| 管沟深度 | 3.500 毫米 |
| 倒空高度 最大 | 3.680 毫米 |
| 管沟半径 | 5.985 毫米 |
| 长 x 宽 x 高 | 5.500 x 1.990 x 2.570 毫米 |
发动机数据
| 发动机制造商 | 洋马 |
| 发动机型号 | 4TNV88 |
| 发动机 | 水冷式四缸柴油发动机 EPA III |
| 汽缸工作容积 | 2.189 立方厘米 |
| 转速 | 2.400 1/分钟 |
| 发动机功率 符合 ISO 标准 | 28,1 千瓦 |
| 蓄电池 | 88 安时 |
| 油箱容积 | 83 升 |
液压装置
| 工作泵 | 双变量和双齿轮泵 |
| 供给率 | 167,1 升/分钟 |
| 工作压力 工作和牵引液压系统 | 240 巴 |
| 工作压力 转动装置 | 215 巴 |
| 液压油箱 | 80 升 |
轮组
| 行驶速度 最大 | 4,6 千米/小时 |
| 爬坡能力 | 58 % |
| 链条宽度 | 400 毫米 |
| 离地间隙 | 305 毫米 |
推土铲
| 宽度 | 1.990 毫米 |
| 高度 | 380 毫米 |
| 行程 地上 | 415 毫米 |
| 行程 地下 | 455 毫米 |
声级
| 声级 (LwA) 符合 2000/14/EC 标准 | 96 分贝 (A) |
| 驾驶室 — 声级 LpA 符合 ISO 6394 标准 | 77 分贝 (A) |

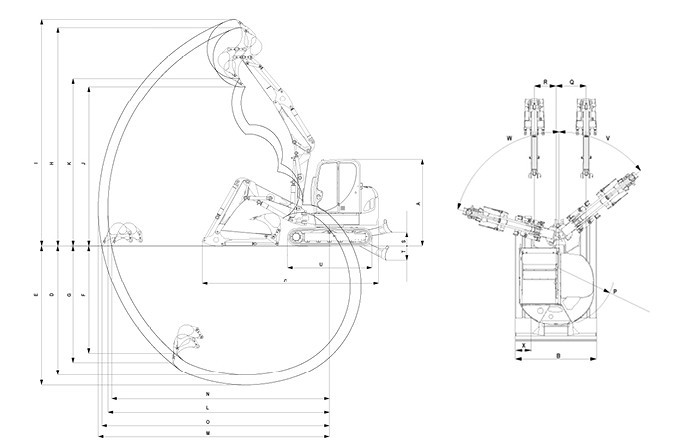

| A | 高度 | 2.570 毫米 |
| B | 宽度 | 1.990 毫米 |
| C | 运输长度 | 5.500 毫米 |
| D | 管沟深度 Max. (short dipperstick) | 3.500 毫米 |
| E | 管沟深度 Max. (long dipperstick) | 3.750 毫米 |
| F | 插入深度 Max. vertical (short dipperstick) | 2.670 毫米 |
| G | 插入深度 Max. vertical (long dipperstick) | 2.885 毫米 |
| H | 插入高度 Max. (short dipperstick) | 5.300 毫米 |
| I | 插入高度 Max. (long dipperstick) | 5.460 毫米 |
| J | 倒空高度 Max. (short dipperstick) | 3.680 毫米 |
| K | 倒空高度 Max. (long dipperstick) | 3.840 毫米 |
| L | 管沟半径 Max. (short dipperstick) | 5.985 毫米 |
| M | 管沟半径 Max. (long dipperstick) | 6.225 毫米 |
| N | 作用长度 on the ground (short dipperstick) | 5.860 毫米 |
| O | 作用长度 on the ground (long dipperstick) | 6.105 毫米 |
| P | 尾部旋转半径 Min. | 995 毫米 |
| Q | 悬臂提升 Max. to middle of bucket right side | 960 毫米 |
| R | 悬臂提升 Max. to middle of bucket left side | 895 毫米 |
| S | 提升高度 Max. levelling blade above formation | 415 毫米 |
| T | 挖掘深度 Max. of levelling blade below formation | 455 毫米 |
| U | 长度 of running gear | 2.500 毫米 |
| V | 翻转角度 Max. arm system to the right | 61 ° |
| W | 翻转角度 Max. arm system to the left | 65 ° |
| X | 宽度 | 400 毫米 |
选项
VDS - 垂直挖掘系统VDS 让您只需按一下按钮即可启用上部结构的渐进式倾斜，最多可达 15°，允许操作员弥补最多 27% 的坡度。 此系统能在不平坦的地形上,精确地使用垂直挖掘。 成本效益和用户舒适度得到相当大的提高。 |  |
EASY LOCK 快换系统 - 30 秒内即可更换附加装置：
驾驶员无需离开驾驶室即可快速更换附加装置。
 |  |  |
| EASY LOCK 反铲斗 | EASY LOCK 正铲斗 | EASY LOCK + Powertilt |
EASY LOCK 快换系统 | HS 6 |
| 重量 | 84 kg |
| 最大工作压力 | 240 巴 |
| 施工高度 | 122 毫米 |
EASY LOCK 快换系统 + Powertilt | HS 6 P |
| Powertilt 类型 | PT 7 |
| 重量 * | 204kg |
| 转向角 | 180° |
| 最大工作压力 | 240 巴 |
