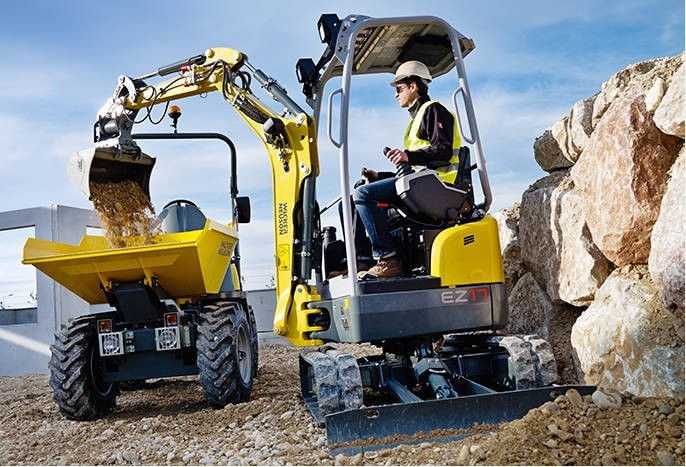

威克诺森无尾型挖机Z17

Specifications

技术参数

运行数据

运输重量1.595 千克
工作重量1.725 千克
抗断强度8,39 千牛
起步阻力1.876 daN
管沟深度2.330 毫米
倒空高度2.440 毫米
管沟半径3.900 毫米
长 x 宽 x 高3.585 x 990 x 2.360 毫米

发动机数据

发动机制造商Yanmar
发动机型号3TNV76
发动机Water-cooled 3-cylinder diesel engine
汽缸工作容积1.116 立方厘米
转速2.200 1/分钟
发动机功率13,4 千瓦
蓄电池30 安时
油箱容积22 升

液压装置

供给率39,6 升/分钟
工作压力240 巴
工作压力150 巴
液压油箱21 升

轮组

行驶速度4,8 千米/小时
爬坡能力58 %
链条宽度230 毫米
离地间隙160 毫米

推土铲

宽度1.300 毫米
高度230 毫米

声级

声级 (LwA)93 分贝 (A)
驾驶室 — 声级 LpA79

尺寸

A高度2.360 毫米
B1宽度 of canopy885 毫米
B2宽度 of revolving superstructure980 毫米
B3宽度 Undercarriage width, retracted990 毫米
C1运输长度 (short dipper arm)3.585 毫米
C2运输长度 (long dipper arm)3.550 毫米
D1管沟深度 Max. (short dipper arm)2.330 毫米
D2管沟深度 Max. (long dipper arm)2.490 毫米
E1插入深度 Max. vertical (short dipper arm)1.715 毫米
E2插入深度 Max. vertical (long dipper arm)1.865 毫米
F1插入高度 Max. (short dipper arm)3.465 毫米
F2插入高度 Max. (long dipper arm)3.580 毫米
G1倒空高度 Max. (short dipper arm)2.440 毫米
G2倒空高度 Max. (long dipper arm)2.550 毫米
K1管沟半径 Max. (short dipper arm)3.900 毫米
K2管沟半径 Max. (long dipper arm)4.050 毫米
H1作用长度 Max. span on the ground (short dipper arm)3.850 毫米
H2作用长度 Max. span on the ground (long dipper arm)4.000 毫米
R1尾部旋转半径 Min.650 毫米
M悬臂提升 Max. boom offset to centre of bucket, right side535 毫米
N悬臂提升 Max. boom offset to centre of bucket, left side425 毫米
O提升高度 Max. dozer blade above ground390 毫米
P挖掘深度 Max. dozer blade below ground275 毫米
S长度 Total crawler1.605 毫米
W1翻转角度 Max. right57 °
W2翻转角度 Max. left65 °
Y1宽度 dozer blade990 毫米
Q1距离 bucket and depth dozer blade (short dipper arm)332 毫米
Q2距离 bucket and depth dozer blade (long dipper arm)260 毫米
R2悬臂旋转半径 center1.625 毫米
R3悬臂旋转半径 right1.515 毫米
R4悬臂旋转半径 left1.370 毫米
T长度 Crawler, center to Turas guide wheel1.225 毫米
X链条宽度230 毫米
Y2宽度 Dozer blade width with expansion1.300 毫米
Z高度 Dozer blade230 毫米
