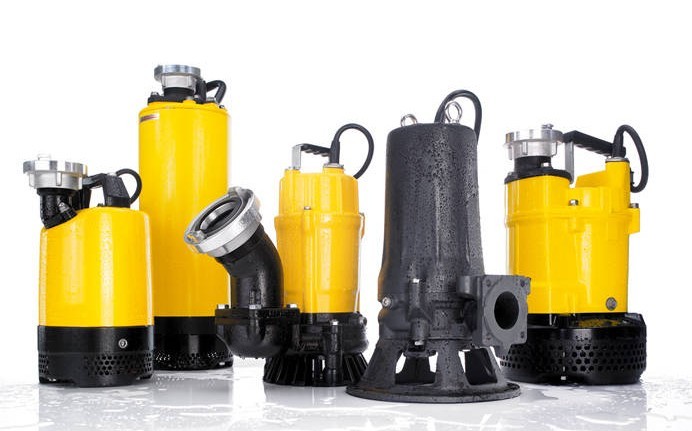

威克诺森PS2/PS3/PS4系列三相交流潜水排污泵
Specifications
威克诺森PS2/PS3系列三相交流潜水排污泵
适用于重型作业的强大三相泵
PS系列三相潜水泵可处理含最大直径20mm固体的污水。 其性能出众，具有大容量和高扬程。 因此，此系列潜水泵是在施工现场快速可靠地排水的理想选择。 采用优质构造，极其坚固且易于使用。 PS系列包括很轻的铝质型和自动型产品。
可安全干燥运行： 即使以“打鼾模式”（即由缺水引起的间歇性运行）运行很长时间也不会引起熔断。
带应变消除的高性能主干电缆和特殊阻水绝缘增加了马达的耐用性和使用寿命。
极耐磨损： 内部机械碳化硅密封件在油浴中运行。
可提供倒相器和马达保护装置或倒相器、马达保护装置和浮子。
威克诺森PS2/PS3系列三相交流潜水排污泵
技术参数
压力管直径2"（50毫米）
| PS2 1503 | PS2 1503L* | PS2 2203 | PS2 2203L* | PS2 3703 | |
|---|---|---|---|---|---|
| 尺寸 | |||||
| 长 x 宽 x 高 毫米 | 235 x 215 x 550 | 240 x 240 x 392 | 235 x 215 x 570 | 240 x 240 x 412 | 285 x 250 x 655 |
| 直径 （压力管） 毫米 | 50 | 50 | 50 | 50 | 50 |
| 工作重量 千克 | 29 | 19,5 | 32 | 23 | 55 |
| 电缆长度 米 | 20 | 20 | 20 | 20 | 20 |
| 电缆截面 平方毫米 | 1,5 | 5 | 1,5 | 5 | 1,5 |
| 运行数据 | |||||
| 总扬程 米 | 21,5 | 20 | 26 | 24 | 36,5 |
| 供给量 最大 升/分钟 | 430 | 420 | 500 | 530 | 450 |
| 固体直径 最大 毫米 | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 |
| 发动机型号 | 50赫兹 3~ | 50赫兹 3~ | 50赫兹 3~ | 50赫兹 3~ | 50赫兹 3~ |
| 工作电压 V | 400 | 400/415 | 400 | 400/415 | 400 |
| 电流 （400伏满载) A | 3,4 | 3,3 | 5,5 | 4,3 | 7,5 |
| 电流 （400伏启动） A | 20 | 19 | 36 | 30 | 58 |
| 按照转数 1/分钟 | 2.850 | 2.870 | 2.860 | 2.870 | 2.850 |
压力管直径3"（75毫米）
| PS3 1503 | PS3 2203 | PS3 3703 | PS3 5503 | |
|---|---|---|---|---|
| 尺寸 | ||||
| 长 x 宽 x 高 毫米 | 235 x 215 x 550 | 235 x 215 x 570 | 285 x 250 x 655 | 305 x 260 x 695 |
| 直径 （压力管） 毫米 | 75 | 75 | 75 | 75 |
| 工作重量 千克 | 29 | 32 | 55 | 66 |
| 电缆长度 米 | 20 | 20 | 20 | 20 |
| 电缆截面 平方毫米 | 1,5 | 1,5 | 1,5 | 2,5 |
| 运行数据 | ||||
| 总扬程 米 | 14,4 | 20,4 | 29 | 32 |
| 供给量 最大 升/分钟 | 670 | 800 | 900 | 1.100 |
| 固体直径 最大 毫米 | 8,5 | 8,5 | 8,5 | 8,5 |
| 发动机型号 | 50赫兹 3~ | 50赫兹 3~ | 50赫兹 3~ | 50赫兹 3~ |
| 工作电压 V | 400 | 400 | 400 | 400 |
| 电流 （400伏满载) A | 3,4 | 5,5 | 7,5 | 10,8 |
| 电流 （400伏启动） A | 20 | 36 | 58 | 86 |
| 按照转数 1/分钟 | 2.850 | 2.860 | 2.850 | 2.860 |
压力管直径4"（100毫米）
| PS4 3703 | PS4 5503 | PS4 7503HF | PS4 7503HH | |
|---|---|---|---|---|
| 尺寸 | ||||
| 长 x 宽 x 高 毫米 | 285 x 250 x 675 | 305 x 260 x 705 | 330 x 315 x 785 | 330 x 315 x 785 |
| 直径 （压力管） 毫米 | 100 | 100 | 100 | 100 |
| 工作重量 千克 | 55 | 66 | 93 | 93 |
| 电缆长度 米 | 20 | 20 | 20 | 20 |
| 电缆截面 平方毫米 | 1,5 | 2,5 | 4 | 4 |
| 运行数据 | ||||
| 总扬程 米 | 18 | 22,5 | 31 | 40 |
| 供给量 最大 升/分钟 | 1.440 | 1.750 | 2.040 | 1.400 |
| 固体直径 最大 毫米 | 8,5 | 8,5 | 20 | 8,5 |
| 发动机型号 | 50赫兹 3~ | 50赫兹 3~ | 50赫兹 3~ | 50赫兹 3~ |
| 工作电压 V | 400 | 400 | 400 | 400 |
| 电流 （400伏满载) A | 7,5 | 10,8 | 14,3 | 14,3 |
| 电流 （400伏启动） A | 58 | 86 | 117 | 117 |
| 按照转数 1/分钟 | 2.850 | 2.860 | 2.880 | 2.880 |
| PS4 11003HF | PS4 11003HH | |
|---|---|---|
| 尺寸 | ||
| 长 x 宽 x 高 毫米 | 375 x 350 x 805 | 375 x 350 x 805 |
| 直径 （压力管） 毫米 | 100 | 100 |
| 工作重量 千克 | 130 | 130 |
| 电缆长度 米 | 20 | 20 |
| 电缆截面 平方毫米 | 4 | 4 |
| 运行数据 | ||
| 总扬程 米 | 32,5 | 48,5 |
| 供给量 最大 升/分钟 | 2.440 | 1.440 |
| 固体直径 最大 毫米 | 20 | 8,5 |
| 发动机型号 | 50赫兹 3~ | 50赫兹 3~ |
| 工作电压 V | 400 | 400 |
| 电流 （400伏满载) A | 21 | 21 |
| 电流 （400伏启动） A | 152 | 152 |
| 按照转数 1/分钟 | 2.910 | 2.910 |
